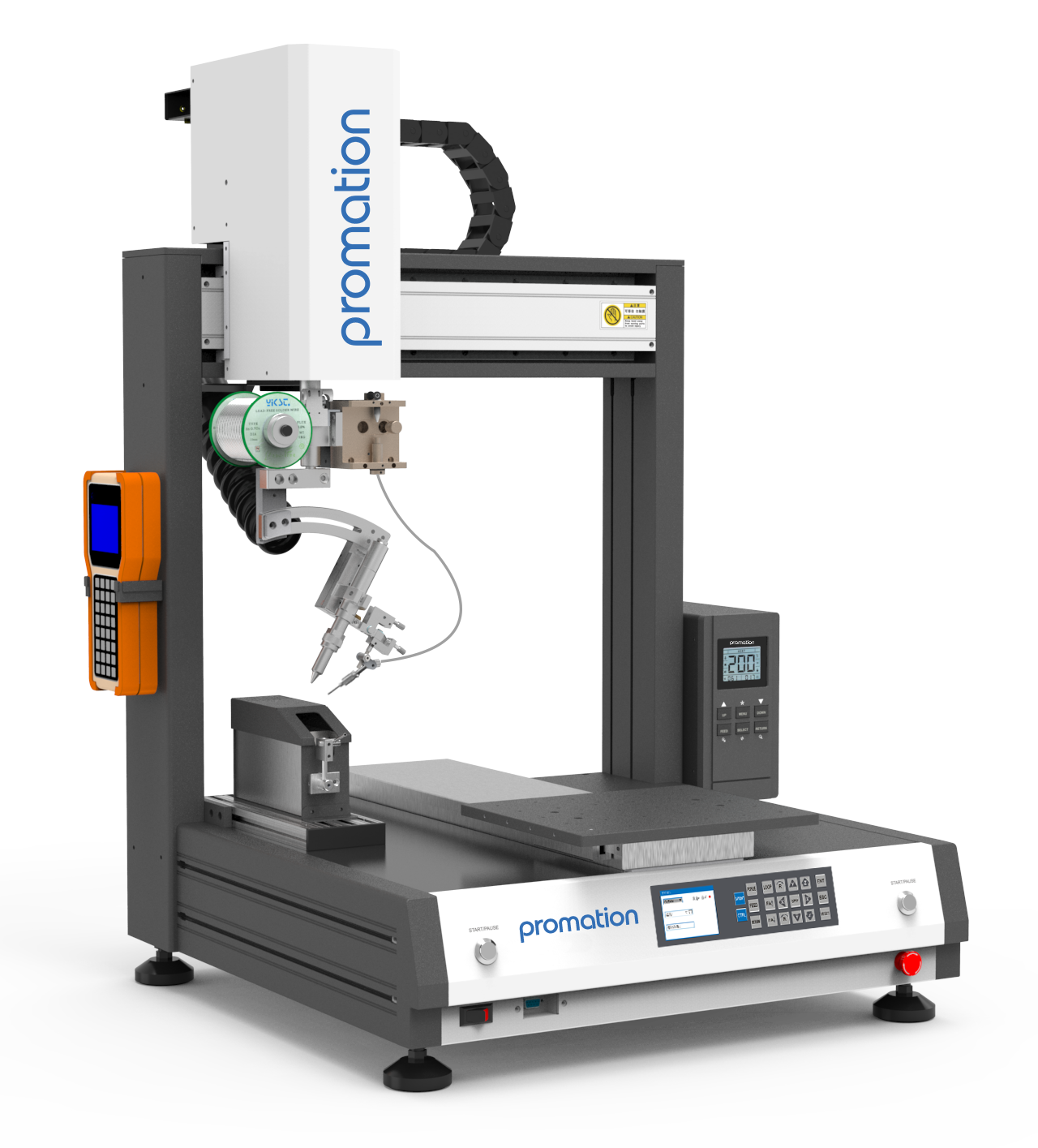

The 9394F Table-Top Soldering Robot features a robust Hot Iron system with a superior closed loop temperature sensor capable of delivering and maintaining a tip temperature with industry leading stability and accuracy. Complete with a 180W Power Supply, a newly redesigned Solder Feeder, 4-Axis Motion, Adjustable End Effector, and a High Efficiency Solder Tip Cleaning Station, this system is more than capable of handling even the most challenging Soldering Application. The overall machine footprint size is reduced, but with the design of the gantry allowing for more work space, the machine features a more than capable 300mm x 300mm Range of Motion.

9394F Soldering Robot Offering New Technology:

The 9394F has been redesigned to offer users the latest in soldering technology.  The new upgraded unit is compatible with the following new technologies:

• Solder Tip Adjustment Solution

• Upgraded Solder Feed Station (for applications that require a higher degree of rotation)

• New Elegant Exterior Color Scheme

• New Quieter Operation

SYSTEM SPECIFICATIONS

VOLTAGE:                                                                              110V AC

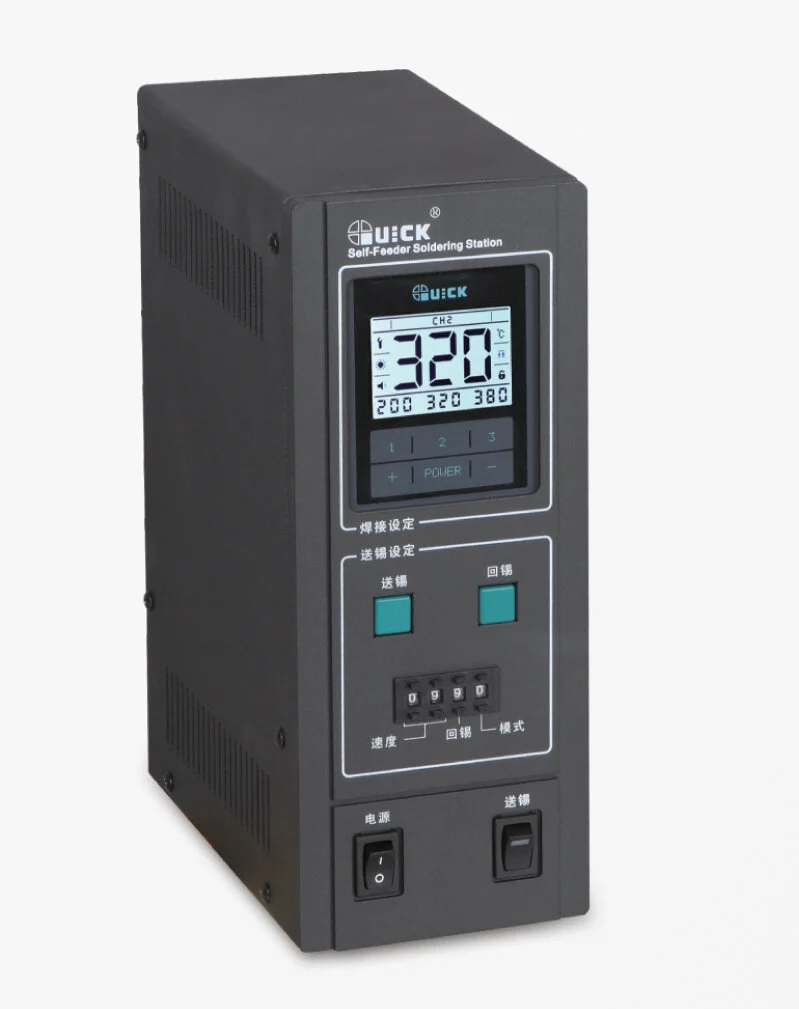

POWER SUPPLY:                                                                  180W

TEMPERATURE RANGE:                                                     50°C-420°C

AXIS:                                                                                       4

COMMAND PER PROGRAM CAPACITY:                          ≤999, Max, 60000 points

ON BOARD FILE STORAGE:                                  ≤256 Programs

MACHINE SIZE WxDxH:                                                      914x760x1066mm

WORKTABLE MAX LOAD:                                                   11lbs

HEAD MAX LOAD:                                                   4lbs

MOVEMENT RANGE:

X-AXIS                                                                                     300mm

Y-AXIS                                                                                     300mm

Z-AXIS                                                                                     100mm

R-AXIS                                                                                    345°

SPEED RANGE:

X-AXIS                                                                                      0.1-600mm/sec

Y-AXIS                                                                                      0.1-600mm/sec

Z-AXIS                                                                                      0.1-200mm/sec

R-AXIS                                                                                      0.1-600°

REPEAT ACCURACY:

X-AXIS                                                                                        ±0.02mm

Y-AXIS                                                                                        ±0.02mm

Z-AXIS                                                                                        ±0.02mm

R-AXIS                                                                                        ±0.02°

STEPPER RESOLUTION:

X-AXIS                                                                                        0.01mm

Y-AXIS                                                                                        0.01mm

Z-AXIS                                                                                        0.01mm

R-AXIS                                                                                        0.01°

ENVIRONMENTAL CONDITIONS:

TEMPERATURE                                                                     0-40°C

HUMIDITY                                                                              20-90%
