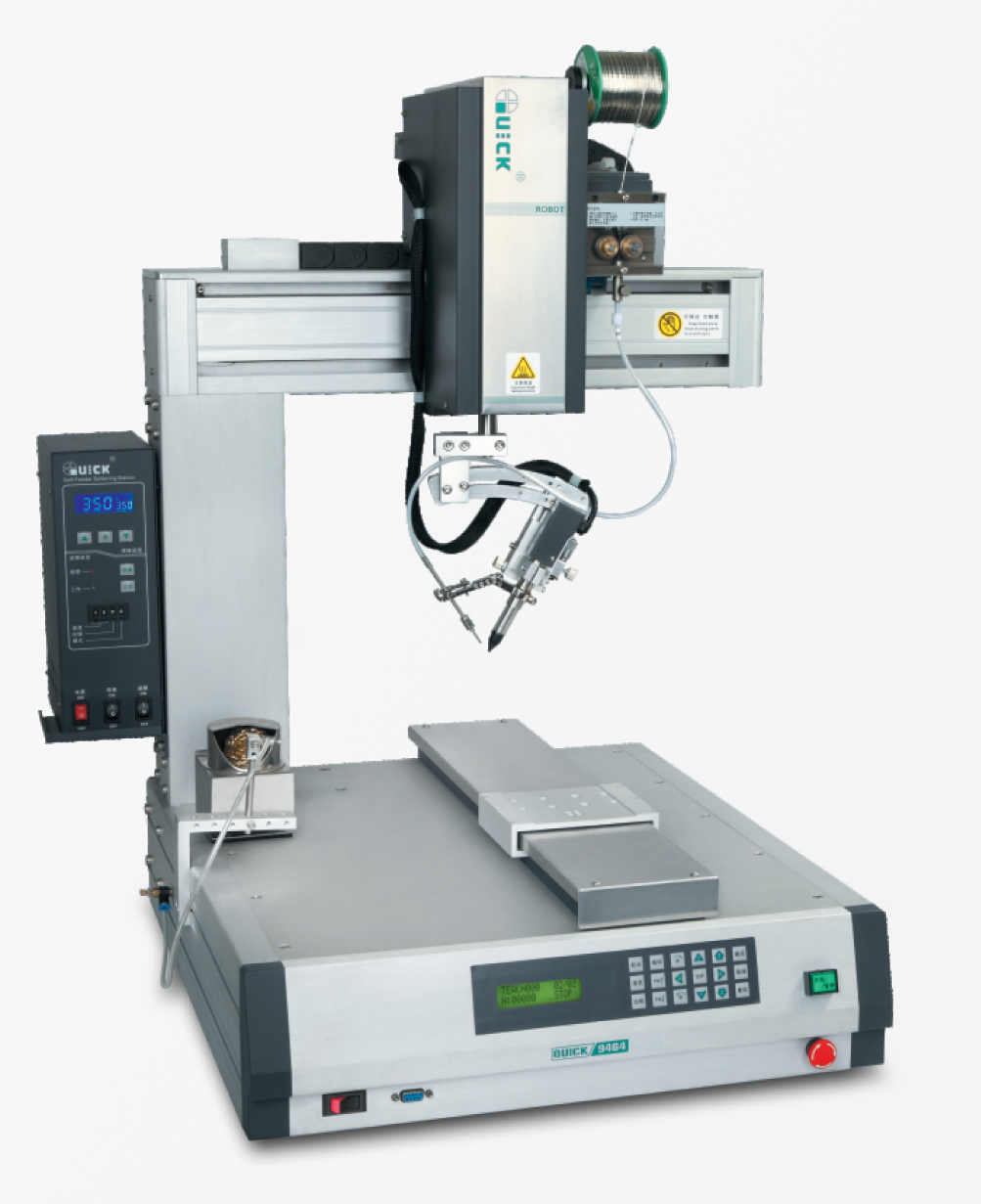

Quick 9464 Table-Top Soldering Robot

Call for pricing

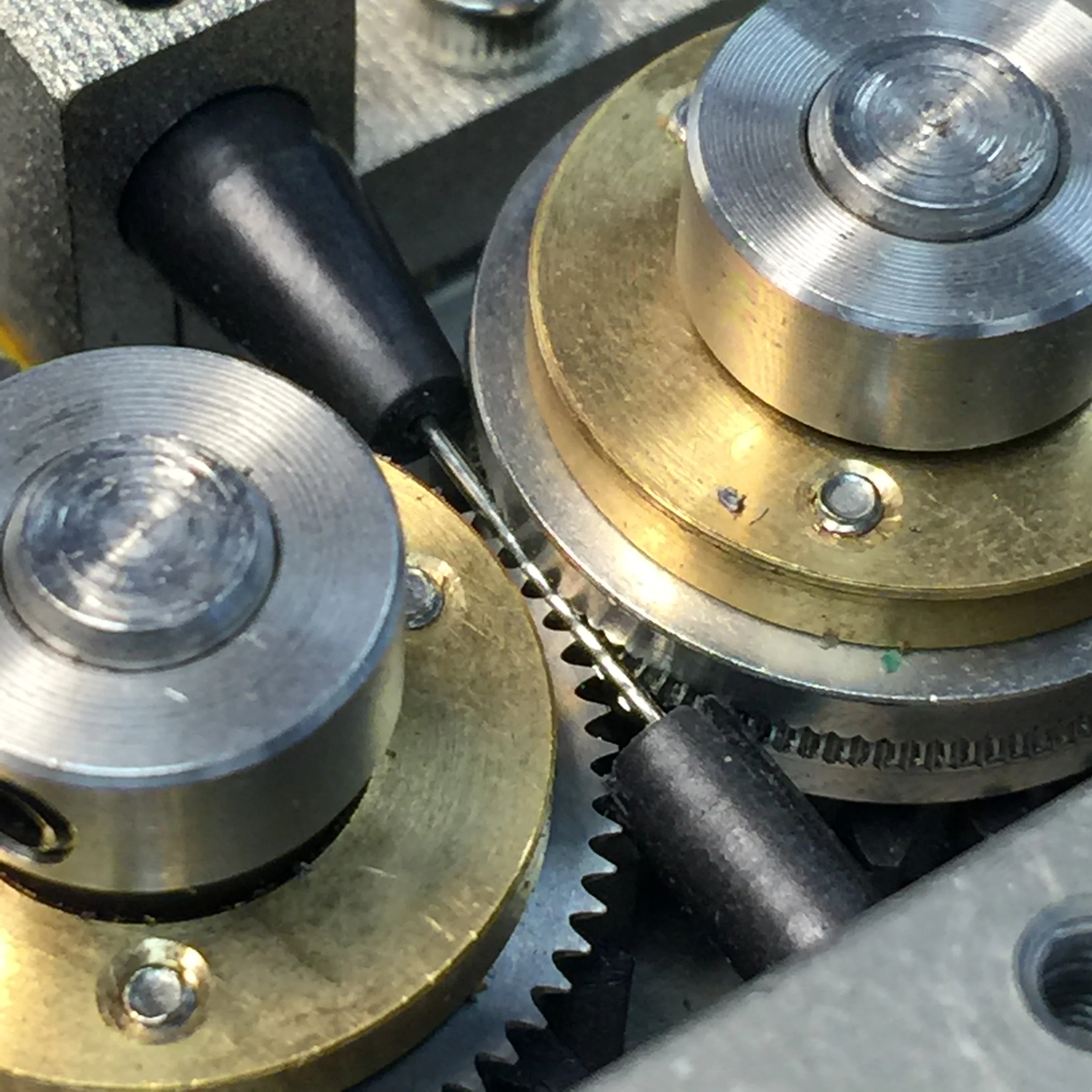

The QUICK 9464 Table-Top Soldering Robot features a robust Hot Iron system with a superior closed loop temperature sensor capable of delivering and maintaining a tip temperature with industry leading stability and accuracy. Complete with a 150W Power Supply, a Wire Perforating Solder Feeder, 4-Axis Motion, Adjustable End Effector, and a Tip Cleaning Station this system is more than capable of handling most any Soldering Application. The overall machine footprint size is reduced, but with the design of the gantry allowing for more work space, the machine features a more than capable 400mm x 400mm Range of Motion.



System Specifications: 9464

  • VOLTAGE:                                                                           100-240V AC

  • HEATING POWER:                                                            150W

  • TEMPERATURE RANGE:                                                 50°C~500°C (as per working modes)

  • AXIS:                                                                                   4

  • DEMO FILE NUMBER:                                                     ≤999, Max 60000 points

  • PROCESS FILE NUMBER:                                               ≤255

  • SOLDER WIRE DIAMETER:                                            0.3, 0.5, 0.6, 0.8, 1.0, 1.2, 1.6 (mm)

  • DIMENSIONS WxDxH:                                                    470x475x780mm

  • WEIGHT:                                                                            121lbs


MOVING RANGE:

  • X-AXIS:                                                                             400mm

  • Y-AXIS:                                                                             400mm

  • Z-AXIS:                                                                             100mm

  • R-AXIS:                                                                            300°


MOVING SPEED:

  • X-AXIS:                                                                          0.1~600mm/sec

  • Y-AXIS:                                                                           0.1~600mm/sec

  • Z-AXIS:                                                                           0.1~200mm/sec

  • R-AXIS:                                                                           0.1~600°/sec


REPEAT ACCURACY:

  • X-AXIS:                                                                            ±0.02mm

  • Y-AXIS:                                                                            ±0.02mm

  • Z-AXIS:                                                                            ±0.02mm

  • R-AXIS:                                                                            ±0.02°



STEPPER RESOLUTION:

  • X-AXIS                                                                                        0.01mm

  • Y-AXIS                                                                                        0.01mm

  • Z-AXIS                                                                                        0.01mm

  • R-AXIS                                                                                        0.01°


ENVIRONMENTAL CONDITIONS:

  • TEMPERATURE:                                                             0-40°C

  • HUMIDITY:                                                                       20-90%
