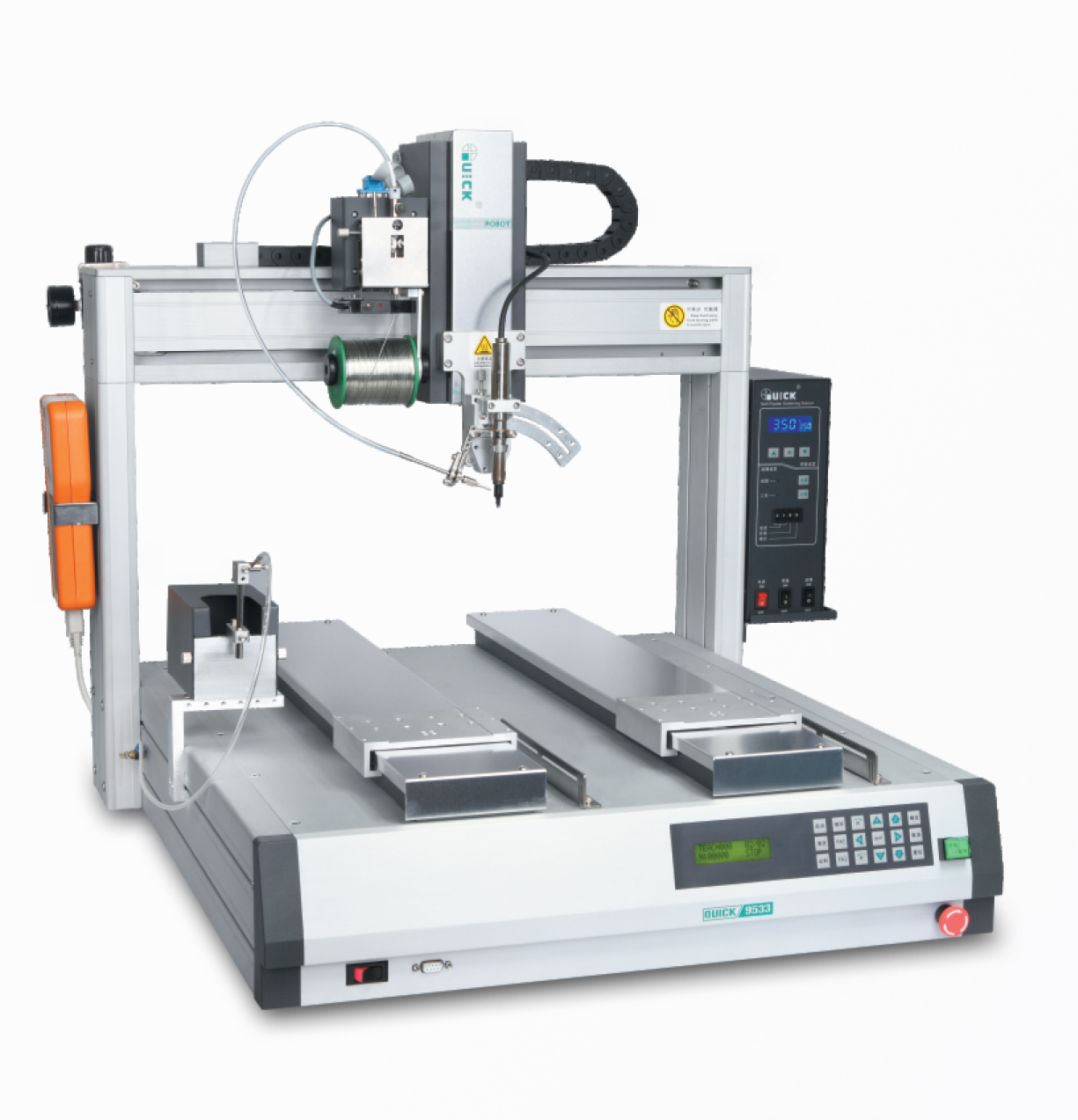

Quick 9533y Table-Top Soldering Robot

Call for pricing

The QUICK 9533Y Table-Top Soldering Robot features a robust Hot Iron system with a superior closed loop temperature sensor capable of delivering and maintaining a tip temperature with industry leading stability and accuracy. Complete with a 150W Power Supply, a V-Scoring Solder Feeder, 3-Axis Motion, Adjustable End Effector,a Tip Cleaning Station, and Dual Sliding Y-Axis Tables this system is more than capable of handling most any Soldering Application. This system is ideal in fast paced production settings. One Y-Axis Table can be unloaded and subsequently loaded while the other table is under the gantry being worked on.



System Specifications:



VOLTAGE:                                                                              100~240V AC

HEATING POWER:                                                               150W

TEMPERATURE RANGE:                                                     50°C~500°C (as per wprking modes)

AXIS:                                                                                        3


MOVING RANGE:

X                                                                                               500mm

Y                                                                                               500mm

                                                                                             100mm


MOVING SPEED:

                                                                                             0.1~600mm/sec

Y                                                                                               0.1~600mm/sec

Z                                                                                              0.1~300mm/sec


REPEAT ACCURACY:

X                                                                                               ±0.02mm

Y                                                                                              ±0.02mm

Z                                                                                               ±0.02mm


DEMO FILE NUMBER:                                                          ≤999, Max 60000 points

PROCESS FILE NUMBER:                                                   ≤255

SOLDER WIRE DIAMETER:                                                 0.3, 0.5, 0.6, 0.8, 1.0, 1.2, 1.6 (mm)

DIMENSIONS WxDxH:                                                         670x670x580mm

WEIGHT:                                                                                 108lbs
